数字图像处理-初探图像编解码

一、环境

• 系统：win10
• 语言：c++
• 依赖第三方库：opencv

二、图像编解码

图像编码的目的是为了压缩图像，图像解码的目的是为了尽可能的从压缩图像中恢复原。下面介绍在图像编解码中比较重要的DCT变换和量化操作。

2.1 DCT变换

一般从图像中，取出8x8大小的像素块，使用DCT算法（opencv自带）进行DCT变换，输入的是像素矩阵，输出的是频率信息（也是8x8大小），从低频到高频按顺序拍排列。DCT过程如下GIF图：

DCT之后是频率（变化），边缘越明显的位置，高频越明显。白色点的位置表示是低频信号，表示低频信息占主要成分。（某种频率成分越高，亮度越高）

2.2 iDCT变换

反DCT变化是DCT变幻的逆过程。iDCT过程如下GIF：

2.3 量化

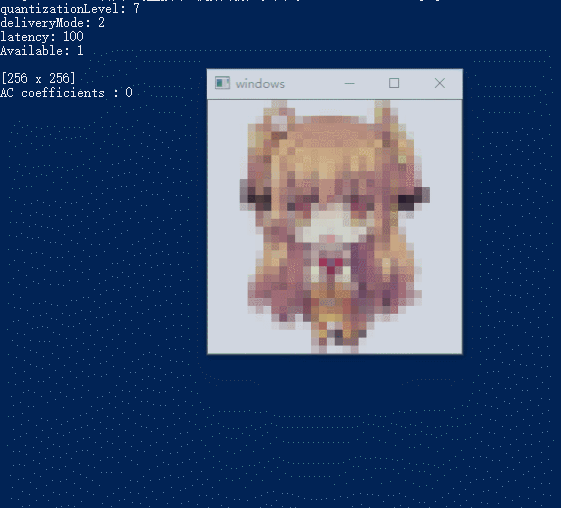

为什么需要量化，这是由于人眼对图像中的高频信息不敏感，下面给出一个GIF动图说明，该动图逐步使用1~64级频率分量进行反DCT变换得到：

从动图中可以看出，当频率分量超过20后，就感觉不出来太多的差距了，这意味着对于64个数据，只需要取20个就可以还原图片，仅仅在量化这一步就压缩了3倍。

当然在实际过程中不可能这么暴力，根据有关部门的研究，有几套专门的量化表，例如：

float msk[8][8] = {
{16,11,10,16,24,40,51,61},
{12,12,14,19,26,58,60,55},
{14,13,16,24,40,57,69,56},
{14,17,22,29,51,87,80,62},
{18,22,37,56,68,109,103,77},
{24,35,55,64,81,104,113,92},
{49,64,78,87,103,121,120,101},
{72,92,95,98,112,100,103,99} };

DCT之后的每个频率都要除msk中对应的数字，从数值中可知，高频基本都被除没了（去掉高频，但又不是完全去掉，也可以适用于一些高频分量实在多的图片）。

三、总结

当然，编码自然不只是这些步骤，在DCT和量化中并没有压缩数据，只是做了预处理，后面的熵编码等一些步骤会真实的压缩图像大小，这里不再深入研究。
